4、賽多利斯天平的命名方法

4.1實驗室天平命名方法

例1: BP210S
    BP---------BP系列
    210--------**大稱量值為210g
    S-----------全量程
例2: MC5
    MC---------MC系列
    5------------**大稱量值為5g

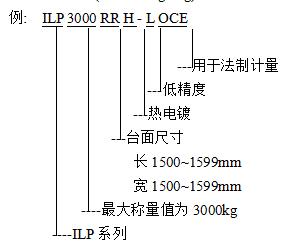

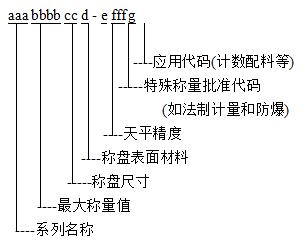

4.2 工業稱命名方法

A	0-99mm	L	1000-1099mm
B	100-199mm	M	1100-1199mm
C	200-299mm	O	1300-1399mm
D	300-399mm	P	1400-1499mm
E	400-499mm	R	1500-1599mm
F	500-599mm	S	1600-1699mm
G	600-699mm	T	1700-1799mm
I	800-899mm	U	1800-1899mm
K	900-999mm	W	＞1900mm

d 稱盤表面材料

P	涂漆 (painted)	E	環氧涂層 (epoxy coated)
G	電鍍(galvanized)	H	熱電鍍 (hot galvanized)
S	不銹鋼(stainless)	X	黑色粉末涂層 (high resistant polycarbonite)

e 天平精度

L	低精度	3000d
M	倍量程	n*3000d
I	單量程	＜＝50000d
S	全量程	50000d-100000d
D	雙量程
P	多量程
H	高精度	＞＝100000d

g 應用代碼
  B 基本稱重(Base)
  R配料稱重(Recipe)
  C計數(counting)
  U萬用稱重(Universal)
  F配方稱重(Formulation)
  D配比稱重 (Dosing)
  T控制稱重(Checkweighing)




5、賽多利斯天平的主要技術指針和調整方法

   任何一種電子儀器都有自已特定的技術要求.這些技術指針代表一臺儀器的性能是否優良.電子天平的技術性能指針有以下幾種:
1.靈敏度
2.重復性或標準偏差
3.四角誤差
4.線性誤差
    以上的四種指針基本可以表達出一臺電子天平的性能優劣.因此清楚明了其定義及調整方法是十分必要的.
    任何一臺儀器在出廠前都必須進行各項調整和測試,使各項指針均達到要求后才能出廠供應給消費者.但是當儀器使用一段時間后,或是經長途運輸震動后,各項指針可能會出現偏差.這時我們要對儀器進行調整,以符合要求.下面詳細介紹賽多利斯天平的調校及檢測步驟.#p#分頁標題#e#
5.1靈敏度
    靈敏度是衡量天平準確表達稱量物體的重量能力的指針.賽多利斯天平都設有“CAL”校準鍵.該鍵就是用來調正天平靈敏度的.這是由于每臺電子天平內均有
存貯器EEPROM,用來存貯校準砝碼值.這個值對于有無內裝砝碼天平都是一樣的,區別只在于校準時是否需要另加砝碼.shou先,重量W=mg.各地g不同,因此相同質量的物體在不同地點的重量顯示不同.因此天平使用地點變化天平便需要進行校準,以消除重力加速度g的影響.天平校準時,天平內的CPU微處理器進行計算分析,然后將標準砝碼的重量值轉換成二進制編碼,貯存在EEPROM中.當我們進行稱量時,被稱量物體放在稱盤上,CPU也進行同樣的計算,再將計算出的結果與EEPROM中的校準參數進行比較,得出被稱物體的重量.
    賽多利斯天平分為有內裝校準砝碼和無內裝校準砝碼兩種類型,

    靈敏度的校正方法分下面幾種:
(A)沒有內裝校準砝碼的天平
(I)有“CAL”鍵的天平
    天平的面板上設有一個“CAL”鍵.只要在顯示器示值為0.0000g(依型號而定)時按一下“CAL”鍵,顯示器上顯示應放的校正砝碼值,這時將相應的砝碼放在稱盤上,天平便會自動進行校準工作,**后顯示出穩定符號“g”及發出一聲響,便表示校正完畢.(部分型號并不發聲)
(II)沒有“CAL”鍵的天平
    當顯示器顯示為0.0000g(依型號而定)時,按T(除皮鍵)保持10秒鐘左右顯示器上出現校準砝碼值,將相應砝碼放在稱盤上,天平便會自動進行校準程序,**后“g”穩定符號會顯示出來及發出一聲響(部分型號并不發聲)
(B)有內裝校準砝碼的天平
     在天平的控制面板上均設有校準鍵“CAL”鍵,在顯示器顯示為0.0000g時,按“CAL”一下,天平顯示器出現“C”符號,同時“C”符號閃動.這表示校準工作正在進行中.經過一段時間后,顯示器出現“CC”,這表示校正工作已完成,然后顯示器轉為0.0000g(依型號而定),天平便可以繼續稱量了.
注意:如果顯示器停留在“C”或“CC”不改變時,這表示天平校準工作有問題,可以按ON/OFF鍵后再重新做一次.假如出同樣的情形,請將天平放在其它較定的地方再進行校準,或可以改變天平防震系統程序,使天平能在不穩定的環境下進行校準.
(C)有內校砝碼而進行外校工作
    如果有一精度極高的標準砝碼,便可以用外校正方法,先用手按住TARE鍵**顯示器顯示出校準砝碼值,然后放上與校準砝碼值相同的標準天平上,進行天平校準,直到發出一聲聲響便表示校準已完成.
    賽多利斯天平的內裝砝碼修正功能:
    內裝砝碼在出廠前已調到所需精度值,但由于用戶不斷進行校正工作,雖賽多利斯天平已釆用了微電機控制電路以減小內裝砝碼的磨損,但是經過長時間使用后,輕微的磨損仍然存在,用這樣的內裝砝碼進行校準則必然使天平的稱量值出現誤差.為此,賽多利斯天平設計了內裝校準砝碼進行參數修正程序,使天平達到原來的靈敏度.內校砝碼修正是先利用外校功能,將外校砝碼的參數與內裝砝碼參數進行比較計算,然后再將內裝砝碼參數加以修正(和外砝值一樣),這樣便可以使內裝砝碼恢復原來的精度.注意:進行內裝砝碼參數重寫時,一定要使用高精度砝碼,否則會使天平精度降低.操作步驟如下:MP8

操     作		顯     示
	將天平程序開關撥到開的位置.
1.	外校程序 將天平接通(按ON/OFF鍵)	字畫檢查,當自檢后出現顯示0.00000g(根據精度定)
	按除皮鍵不松開關	BUSY,CAL,？,和表示出應放的校正砝碼值
	在稱盤上放上所要求的校正砝碼.(如果超過2%的誤差值時顯示器上會顯示 “+”或“-”),“+”表示要增加砝碼量值;“-”表示要減少砝碼量值.(注:如果使用新的EEPROM,“+”,“-”號沒有意義.	BUSY,CAL,？,校正砝碼值. 經過一段時間后“g”出現并有一聲響
	拿下稱盤上的砝碼.	0.00000g
2	將校正砝碼參數寫入: 將天平OFF(按ON/OFF鍵)	STANDBY
	按CAL鍵保持不放 另一手按ON/OFF鍵一次	經過自檢后,出現并停留在CH4
	再按除皮鍵及松開	CH4,CAL,？
	松開CAL鍵	BUSY,CAL,？ 經一段時間后顯示器上出現0.00000g(根據精度而定)
3	內部校正,新寫入砝碼參數值 按CAL鍵一次	0.00000g  CAL  ？ BUSY,CAL,？,C BUSY,CAL,？,CC 經過一段時間后顯示器上顯示0.00000g(根據精度而定)

 #p#分頁標題#e#

5.2重復性或標準偏差
    重復性或標準偏差是表達天平是否達到所標精確度的指針.該指針不是一次

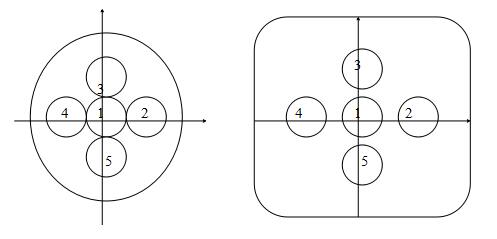

圖3  四角誤差的測量



圖4  四角誤差產生的原因示意圖

測量得來的,而是將連續n次測量的結果用統計學方法計算出標準偏差,即重復性指針.

e----重復性或標準偏差
X---每次測量結果的算術平均值
Xi--每次的測量結果
n----測量次數(G際n= 6 ,中Gn=11 )
    由于是釆用統計學方法,因此應用的方法有ABBA或ABAB等.目前多釆用ABBA方法.因為這種方法可以將溫度漂移互相抵消,使測量結果更精確.通常天平的四角誤差,線性誤差等均達到要求后,重復性基本上一定合格.
5.3四角誤差
     將稱量物體放在稱盤上的不同位置,其測結果應大致相同,而允許有一定的偏差,這個值就是**大四角誤差.四角誤差的檢測方法如下:
根據G際建議OIML所述是依據天平滿量程的1/3重量及稱盤半徑1/3的位置來對天平進行測量,如圖  所示:
    四角誤差的出現有些是由于傳感器的結構與裝配上產生的偏差所造成的,而**大的誤差是由于上下連動杠桿的長度不一致所產生的.
    如果圖4中的連動桿等長度,則連軸與杠桿成直角,稱盤水平沒有任何傾斜,因此理論上沒有四角誤差.但實際上,上述理想狀態不可能達到,只能做到盡量小.這一誤差值在賽多利斯天平上要求不超過3d--4d.
    如圖所示,先將砝碼放在1的位置上,然后移到2,3,4,5各位置上,看與1的數值是否一樣,其誤差值不應超過天平本身特性指針所示的誤差數值3d-4d為準.
    如果所檢測出來的數值超過**大誤差值范圍,便需要對四角誤差進行調整.調整方法如下:
注意:(1)使用的檢測砝碼值要取接近天平滿量程的**大整數
     (2)砝碼放在天平稱盤的**外側(如圖5所示)

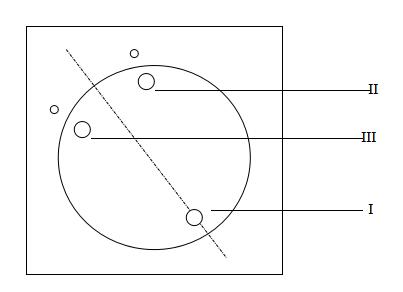

圖5  四角誤差的調整
(1).確定稱重傳感器的軸線(即調整螺釘孔的垂直平分線)
    先取出稱盤,補償圈,稱盤支撐,保護圈,軸套保護,防風室底板等,會見到兩個黑色小膠帽,將黑膠帽取出,孔內即調整螺釘.由此確定傳感器的軸線.
(2)測量三點數據
   只將稱盤支撐、稱盤及補償圈放回.如圖  將砝碼放回到位置I,待顯示出讀數及穩定符號“g”后按除皮鍵,顯示0.000g,再將砝碼移到位置II、III,并記下讀數.所顯示的數值即各點的偏差.
I   Tare     0.0000g                I     Tare     0.0000g
II          +0.0018g     反時針     II            -0.0008      順時針
III          -0.0010                 III           -0.0008      順時針
(3)調節誤差值**大處的螺釘.用螺絲刀對該點旁的小孔內的螺釘進行小角度調節,誤差為“+”時反時針旋轉, 誤差為“-”時順時針旋轉.
(4)輕壓稱盤直到顯示“H”
(5)重復2,3,4步驟,直**數值在±3~4d之內
5.4線性誤差
    天平本身的放大量與顯示值不成線性變化,而是有偏差,即線性誤差.這一誤差是不能完全避免的,只能選擇線性誤系數小的組件以使誤差盡量小.電子天平的線性誤差的**大來源是由傳感器內的永磁鐵所產生的磁力線的非線性所引起的,這是不能避免的.為了保持天平的精度,賽多利斯公司設計了獨特的自動跟蹤補償電路,原理如下:
    由于放大組件和磁缸所產生的線性誤差是在模數轉換前,因此我們設計了一個線性補償電路附加在模數轉換器的共加點上將誤差修正.我們可以調節可變電阻P1,調整所需要的補償電壓幅度以配合線性誤差深度而使輸入到模數轉換器前已是一個沒有偏差的仿真信號了.此外,新型號的天平系列(如BP,MC1)利用軟件對天平進行線性補償調整,它是利用五點線性數碼補償方式進行補償的,如下圖所示.

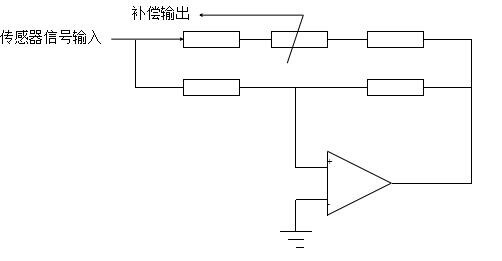

圖6  線性補償電路

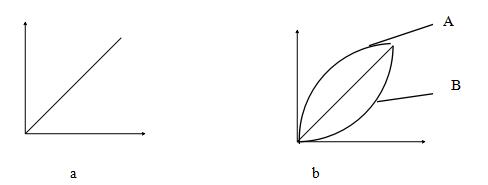

    此外,新型號天平系列如BA,BP及MC1等型號是利用軟件進行線性補償調整的,它是利用五點線性砝碼補償方式進行補償.如圖  所示, a是沒有誤差的理想曲線,b是由傳感器和放大組件所產生的總誤差曲線.我們利用線性補償電路產生一條與磁鐵和原有放大器相反的補償線.A和B兩條曲線加在一起得到的曲線與理相曲線非常近,這樣就達到了補償的目的.天平出廠時,我們將線性調整在理想的范圍內,即不大于3d.但當用戶使用一段時間后,或者是經過長途運輸后發現有輕微的偏差存在,我們便要對線性補償進行調整,改變補償曲線,以達到理想輸出.#p#分頁標題#e#


圖7 線性誤差的補償
線性誤差的檢查方法:
    通常我們選取五點法或三點法,即取零點,1/4負載,1/2負載,3/4負載和滿載,或零點,1/2負載和滿載作為檢測點.注意:作線性檢測用的砝碼一定要達到天平的精度范圍.
賽多利斯天平的線性調整方法:
    以A200S為例,先在稱盤上放半負載,顯示100.0005g,再另加100g**稱盤全負載,顯示200.0000g,則判斷線性超差-10d,此時可以將天平外殼顯示器底下左面有一個小黑膠蓋,將膠蓋取下,便可看見小孔內的可變電阻,用起子調節可變電阻,使天平的顯示值為200.0005g左右.然后取下兩個100g砝碼,按除皮鍵使顯示器回零.再放100g砝碼,顯示值為100.0003,再加上一個100g砝碼,顯示200.0007g,在200.0003g和200.0009g之間,即在線性容許范圍內,說明線性已調整好.注意:如此時顯示的值與砝碼的實際重量不同,我們無須理會.因為這時我們調整的是線性而不是靈敏度.基本上所有的A,B,L,R型號都是用上述方法調整線性.另外的BA,AC,MC1,RC型號是用計算機軟件對天平進行線性補償校正程序,用戶無法作任何調整.
利用軟件方法調整R型號天平(如R160D,R180D,R200D)的線性
    賽多利斯R系列天平設有軟件線性校正方式,可以利用線性修正程序對天平進行線性校正,具體步驟如下:
除去天平后的黑保護膠套(有“LIN”字的位置).
--改變可變電阻(P201)反時針方向轉到底.
--將一半負載加在稱盤中央,按除皮鍵.
--調節可變電阻,順時針方向到底,并記錄下顯示器所顯示變化數值.
--調節可變電阻,使顯示器顯示出一半的數值.
線性調節利用天平操作程序按下述方法進行,并觀察顯示內容.

操作		顯示
a)	將天平后面有“LIN”的黑膠套取出. 將程序開關撥向右手方向. 調出程序代碼.
b)	更改程序代碼,由C331到C332程序上. 按除皮鍵同時保持壓下. 另外按動ON/OFF鍵并保持壓下. 將兩鍵同時松開	C0-3
	調整程序代碼到C332 將天平ON/OFF鍵關機	C332s STANDBY
c)	按下CAL 鍵并保持壓下 按ON/OFF鍵 再按除皮鍵 再松開CAL鍵	自動檢查,由CH0到CH4 CH4,CAL,？ BUSY,CAL,？ 經過一段時間后,顯示出 CAL,？,0.00000g
d)	按下CAL鍵	BUSY,CAL,？,L1,短時間后出現BUSY,CAL,？,L2
	在稱盤上放一半負載	經短時間后出現 BUSY,CAL,？,L3
	在稱盤上放滿載	經短時間后出現一數值,如+160.0027g,此數值可能不正確,因天平還未進行校準
e)	更改程序代碼,由C332“線性程序”回到“C331砝碼參數調整”程序,然后將程序開關撥到關的位置.

做一次外部校正,同時再檢查量程各線性特性,如仍有偏差存在,按下列步驟進行并留意顯示器顯示

	操作	顯示
	將一半負載放在稱盤上 按除皮鍵 拿開砝碼 將全負載加在稱盤上 計算兩個顯示值的平均值(本例為80.00000g) 用可變電阻P201調節使示值為平均值	0.00000g -80.00020g +79.99980g   +80.00000g

這樣就能夠修正線性誤差.


6、MC1電子天平菜單設定方法

     電子天平的工作菜單代碼已由廠家設定完畢,如對天平有特殊的使用要求,可通過以下方法更改由廠方設定的代碼.更改分三步進行:1.調出菜單;;2.調整編碼;3確認存儲.在調整編碼時,下述鍵有特別的功能:
CAL--單步增加數值(周期循環)
TARE--確認調整結果,儲存并退出菜單
打印鍵--分步由第1個字碼向第3個跳躍,既可向左也可向右.
調出菜單
--關斷天平ON/OFF;#p#分頁標題#e#
--接通電子天平.當屏幕全顯示時輕按一下TARE鍵;
--當顯示“1”時,松開TARE鍵;
--在顯示“-”時應先去聯鎖;
--如電子天平的量程小于10kg,卸下保護蓋,并按箭頭所指方向撥動聯鎖開關;
--如電子天平的量程大于10kg,則去除工作電壓接口右側較大的蓋板螺全,并按箭頭所指方向撥動聯鎖開關;
--按下CAL鍵調整編碼的第1位數;
--按下打印鍵,**顯示編碼的2個數碼;
--按下CAL鍵,調整編碼的第2位數;
--按下打印鍵,**顯示編碼的3個數碼;
--用CAL鍵調整編碼的第3位數;
確認調整結果
--為了確認調整結果必須按下TARE鍵(標記:在編碼后顯示出一個小的“0”)
--為了存儲調整結果,應按下TARE鍵兩秒鐘以上.
    如果一次要進行多個編碼的更改,則不必每次都通過TARE鍵退出天平工作菜單.調出工作菜單后,可以隨時用聯鎖開關將菜單鎖隹;如果電子天平在菜單編碼的選擇過程中或者在按TARE鍵之前通過ON/OFF鍵被關斷,則經修改后的編碼不能被接受.

BP天平重寫內校砝碼步驟:
將菜單代碼設成外校:1 9 1。
執行外校；
將菜單代碼設成內校:1 9 3。
關機；
重新開機，同時按一下CAL鍵；出現“0。0000g”和“cal”提示字符；
按CAL鍵執行校準。

LP/LA天平重寫內校砝碼步驟:
外校“CAL”-“SELECT”》“EXT CAL DEF WT。”-“CAL”
重寫內校“202122”- “SETUP”- “CF”- “CAL”-“SELECT”》“DETERMINE INTERNAL WT。”-“CAL”


7、賽多利斯天平的故障代碼表

7.1 MP8天平自檢程序及故障代碼表

代碼	意義
CH0	檢查內部微處理器功能
CH1	A/D轉換器與微處理器通信故障
CH2	檢查A/D轉換值
CH3	檢查內部計數器
CH4	檢查鍵盤線K4
CH5	檢查鍵盤線K8
CH6	檢查鍵盤線K4+K8
CH7	檢查天平參數存貯器EEPROM
CH8	檢查菜單設定值
CH9	檢查數據傳輸與微處理器接口
E1	顯示溢出
E2	A/D轉換器數據錯
E4	計算錯誤
E8	天平與鍵盤處理器傳送錯誤
顯示閃爍	天平需進行重新校準

7.2 MC1天平故障代碼
(BA,GA,BP,GP,IB,PMA,QC,MC1/LAC/Master,,MC,LP,LC,AC,LA,FB,IS系列)
0X  一般錯誤

Err	01	顯示溢出,輸出值無法顯示. 由于菜單設置不正確所致.將菜單復位成出廠設置.
Err	02	激活調校功能時,零位錯誤 將天平未清零或稱盤末卸載;零點不在誤差限內.檢查預荷,必要時調整.
Err	03	調校結束時零位錯誤 天平的漂移太大;預熱時間太短.預熱充分后再校.
Err	04	多次校正誤差. 每次的結果偏差太大.穩定天平.
Err	05	手動校正砝碼未到位. 檢查內校系統,送修.
Err	06	內校砝碼故障,或未發現內校砝碼. 檢查內校系統送修.
Err	07	用于法制計量時不允的功能或命令. 向賽多利斯維修中心咨詢.對RC及MC天平:選用空氣浮力校正及帶標識的打印方式(721)或(722).
Err	08	超過零點范圍的皮重錯誤或皮重存儲器被占用. 檢查“初始零點范圍”的設定.
Err	09	低于零點范圍的皮重錯誤. 皮重不能小于零,清零.

 1X      皮重1/皮重2 操作錯誤#p#分頁標題#e#

Err	10	皮重一被皮重二項下的數據封鎖. 兩個皮重功能互相排斥.皮重1只有在皮重2數值被刪除后才可用.
Err	11	皮重2被非許可值觸發. 負的顯示值不能當皮重.檢查負載.
Err	12	皮重2>誤差限,溢出. 進入的皮重2的值太大,改正.
Err	17	帶預載時校正錯誤:要求的砝碼值超過上限. 由于載荷太重無法內校,減少預載荷或改變設置.
Err	19	存儲的預載太重. 減少預載或改變設置.

2X  應用程序操作錯誤

Err	20	應用程序激活前“W鍵被按下,應用程序未被激活. 如:計數時,無參考值存入.
Err	21	在參數方式下參數被封鎖. 選擇了菜單代碼(231),將其改為(232)或(233)即可.
Err	22	百分比或計數稱量時激活錯誤. 稱量值太低或稱盤上無負載.
Err	23	應用程序激活錯誤. 顯示值為負或稱盤上無負載

3X 打印錯誤

Err

30

在BPI接口方式下打印鍵. 天平必須被設置回SBI方式,即用維修軟件TARDECAS V1.25的“CLOSE”功能.

5X 一般錯誤

Err	50	溫度補償傳感器TC錯誤. TC測量值超過誤差范圍.溫度補償傳感器或主板損壞;更換主板或送到工廠維修.
Err	53	TC溫度補償不工作. 沒有TC轉換值傳給處理器,;溫度補償傳感器或主板損壞;更換主板或送到工廠維修.
Err	54	A/D轉換電平低于下限. 負載太小;無稱盤;檢查系統,必要時更換主板或送到工廠維修.
Err	55	A/D轉換電平太大;檢查系統,必要時更換主板或送到工廠維修.

6X 在某時間內按鍵錯誤

Err	60	“W”鍵不允許(按的時間太長). 按正確順序操作.
Err	61	功能鍵不允許(按的時間太長). 按正確順序操作.
Err	62	“F1”鍵不允許(按的時間太長). 按正確順序操作.
Err	63	“F2”鍵不允許(按的時間太長). 按正確順序操作.
Err	64	不允許按數字鍵. 注意按鍵順序.
Err	65	不能打印. 打印尚未激活.
Err	66	用打印鍵不能激活打印. 按正確順序操作.

7X

Err	70	不正確的數字輸入.
Err	71	不正確的存儲數據. 只有測量值,即計結果,稱量值,百分比可以存儲.

8X 算術錯誤 #p#分頁標題#e#

Err

80

算術錯誤,被零除.

硬件故障(1XX,2XX,3XX)
硬件故障一直被顯示,直到故障排除,同時故障代碼由接口輸出.
1XX

Err	10X	鍵盤第X排按鍵短路 開機時有鍵按下;顯示單元或鍵盤失效;更換顯示單元.
Err	110	顯示單元與處理器無通信. 顯示器與主板連接故障.更換PCB(顯示器或主板)
Err	120	ROM校驗出錯. 顯示單元ROM數據錯,更換.
Err	130	RAM讀寫錯誤. 顯示單元RAM數據錯,更換.

2XX處理器硬件故障

Err	220	ROM校驗出錯. 主板ROM數據錯,重新編程或更換主板.
Err	225	EEPROM數據與ROM板本不兼容. 更換ROM后,調整數據.
Err	230	RAM讀寫錯誤. 主板RAM數據錯重新編程或更換主板.
Err	234	校驗出錯----掉電保持RAM部分. 充電電池空或損壞,天平通電后讓其充電12小時.
Err	237	EEPROM校驗出錯----線性部分 執行外部線性校正.
Err	239	EEPROM校驗出錯----線性砝碼. 重寫內校線性砝碼
Err	241	EEPROM校驗出錯----固定數據. 重寫EEPROM數據,或更換主板.
Err	243	EEPROM校驗出錯----菜單. AOC EEPROM菜單數據錯,菜單復位.
Err	245	EEPROM校驗出錯----校正零點. 執行外校
Err	247	EEPROM校驗出錯----校正. 天平未校正過,或存儲數據錯,執行內?；蛲庑?
Err	249	EEPROM校驗出錯----校正砝碼. 重寫內校砝碼
Err	251	防爆天平供電電壓太高. 供電電壓超過允許誤差.更換變壓器.
Err	253	EEPROM校驗出錯----空氣密度. 激活空氣密度測定程序.
Err	255	EEPROM校驗出錯----預載. 重新配置天平或送回工廠調整.
Err	259	EEPROM校驗出錯----調整. 將天平送回工廠調整.
Err	263	EEPROM校驗出錯----折算砝碼值. 執行空氣密度測定.

3XX AOC硬件故障

Err	310	IAC 與AOC之間沒有通信. 連接故障:主板或鍵盤板失效.更換 PCB
Err	394	未發現外部32K-RAM 鍵盤PBC失效,更換
Err	395	未發現外部64K-RAM 鍵盤PBC失效,更換
Err	397	鍵盤愉部功能錯誤. IAC軟件錯誤.
Err	398	BPI通信時CM/CS超時. IAC軟件錯誤.
Err	399	IAC軟件與AOC版本不兼容. 軟件板本錯誤,使用授權軟件.

其它#p#分頁標題#e#

L		數值低于下限. 天平欠載;稱盤不在位;調整不當;預負荷和零位偏移值不正確或機械故障.
H		數值高于上限. 天平過載;調整不當;預負荷和零位偏移不正確或機械故障.




8、MA30水份測定儀操作方法

(1).按ON/OFF關閉,出現0.000g
(2).放碟,出現g
(3).按ENTER除皮
(4).按CF鍵,出現溫度及時鐘標志
(5).按F1選擇溫度,F1溫度增加,F2溫度減少
(6).按ENTER 確認
(7).按F2選擇時間,F1時間增加,F2時間減少
(8).0.0min選擇自動方式(或選擇固定時間方式)
(9).按ENTER確認
(10).按Mode選擇結果表達方式
(11).按ENTER(TAR消失)出現0.000g
(12).放樣品(數克)
(13).加蓋出現g
(14).按ENTER出現火焰開始工作
(15).數分鐘后,測試自動結束,并自動顯示或打印(如打印機)測試結果(水份百份比含量)


9、用戶經常詢問的天平故障問題及解決方法

顯示屏無任何顯示
220V電源是否正常，天平專用電源變壓器是否正常（空載18V左右），直流電源插頭是否與天平插好。
天平與PC或其他外設連接時，沒有用賽多利斯提供的專用RS232電纜，導致將天平主電路上的CPU燒毀。
顯示屏或電路問題。
不穩定，重復性差，不回零
天平預熱時間不夠。
天平室溫度，濕度不穩定，有氣流。
稱量的樣品或樣品容器本身有溫，濕度變化。
稱量的樣品或樣品容器本身帶有磁性物質或靜電。
天平的防風罩內放有干燥擠，引起濕度變化，且空氣干燥到一定程度易產生靜電。
天平周圍有強磁場或強干擾信號影響。
天平的稱盤下面有異物與稱尖或稱盤接觸。
天平的稱盤，屏蔽環安裝不正確，或者由于天平上蓋與防風罩安裝不合適使稱盤與屏蔽環發生接觸。
稱重傳感器問題。
電路問題。
天平不能執行內校準
天平不具有此項功能。（如BS系列天平）
天平操作菜單沒有設置成193。
天平不穩定。
天平稱盤上放有一定重物?；蛱炱絻刃ｍ来a沒有抬起。
校準零點偏移，重新調校。
天平不能執行外校
天平操作菜單沒有設置成191。
天平不穩定。
天平稱盤上放有一定重物。
校準零點偏移，重新調校。
天平線性超差
四角誤差太大。
重新校準線性。
稱重傳感器問題。
天平四角誤差超差
沒有調整天平水平。
重新調整四角誤差。
稱重傳感器問題。
開機顯示“H“
稱重傳感器問題。
電路問題。
稱重時顯示“H“
稱量重物超過天平允許稱量的**大值。
預負載值超差，重新調整。
帶有內校功能的天平內校砝碼沒有抬起。
電子零點偏移，重新調整。
顯示“L“
沒放稱盤。
若放**大稱量值的重物仍顯示“L“，則基本上是稱重傳感器問題或電路問題。
若逐漸往天平上放重物，直到“L“能夠消失，則稱重傳感器基本上沒有問題。重新調整校準零點。
10）天平左上角顯示“  “很長時間一直不顯示數字。
天平非常不穩定，可能的原因同故障2
11）開機顯示“1”
開機時天平先進行自檢，由于除皮鍵（TEAR）常閉，進入了菜單設定。更換除皮鍵。
12）開機后約20秒才顯示數字
天平操作菜單設置成了114。
13）稱量接近天平**小讀數（d值）的物品時總顯示“零”。
天平操作菜單設置成了161，自動回零功能接通所致。
14）天平內校完成后稱量不準
由于溫度變化或內校砝碼磨損使內校砝碼值發生變化。重寫內校砝碼值。
15）無法改變天平操作菜單
天平操作菜單開關沒有打開。
改變菜單編碼后沒有確認或存儲。
16）天平開機后內校電機旋轉不停
內校電機控制開關錯位，重新調整。
電路問題。
17）天平通電后稱盤震動
電源不穩定。
零位指示器調整不當。
電路問題。
18）天平稱量時沒有反應或反應很小
連接傳感器線圈的金線斷。
傳感器線圈短路。
電路問題。
19）天平按鍵全部失靈
按鍵面板連線公共地斷路。
按鍵面板老化。（舊天平）
電路問題。
20）YDP03-OCE打印機走紙但不打印或打印的字不清楚
充電電池沒電或電池容量不夠（小于500mah）。
更換色帶。
21）YDP03-OCE打印機不能給電池充電
         天平不是處于待機狀態下。
22）天平與PC不能通訊（按打印鍵顯示Err30）
天平與PC連接的電纜線有問題。
天平處于BPI接口方式，必須設置成SBI接口方式(設置菜單代碼9-1)。
天平與PC的接口參數設置不正確。
電路問題。
23）MA30通電沒任何顯示
電源及電源線是否正常。#p#分頁標題#e#
檢查兩個保險管是否正常。
100-120V/200-240V電源轉換開關（紅色）處于斷開狀態，重新設置好。
電路故障。
24）MA30稱量正常但不加熱
選擇了手動加熱方式。
被測樣品的重量小于96mg。
加熱罩放下后控制加熱的開關沒有閉合。
電路問題。
25）MA30不能存儲設定參數
EEPROM存儲器故障
參數設定好后沒有按住ENTER鍵存儲。
26）MA50/100通電就加熱
烘干參數Standby Temperature（準備溫度）設定為ON。
電路問題。
27）MA50/100加熱室運動不暢
加熱室沒有裝正。
加熱室運動軌道歪斜。
驅動齒輪與齒條磨損嚴重或嚙合不良。
28）MA50/100通電沒顯示
電源及電源線是否正常。
檢查兩個保險管是否正常。
電路問題。
29）BP211D 通電顯示Err54
沒放稱盤。
控制盒與天平的連接電纜沒有接好。
傳感器故障。
電路故障。
30）BP211D通電顯示Err231
擴展存儲器EEPROM故障。
數據總線錯誤。
31）BP211D稱量不穩，漂移
           同故障2
32）BP211D通電顯示Err243
           EEPROM校驗和錯。解決辦法：調出菜單9-1復位。


10、賽多利斯電子天平(MC1)維修軟件Tradecas V1.25使用方法

10.1概述
    Tradecas是專用賽多利斯電子天平維修調整軟件.它可以檢測天平性能,調整靈敏度和線性,重內校砝,適用于所有SARTORIUS MC1技術的電子天平.
10.2安裝
    Tradecas V1.25要求的硬件安裝環境為386以上機型,1M以上內存,必須有一個串行通迅口.操作系統為MS DOS3.0以上版本.
    安裝部驟:
1將安裝軟盤放入軟驅中,執行Install命令.格式為:
Install D1: D2:
    D1為軟驅; D2為硬盤驅動器. 例如:
Install A:  C:
    即在C:盤上建立一個C:Tradecas的子目錄.
2聯好接口電纜
    接口電纜DB25一端接到天平的接口上,DB9一端接到PC機的串行口上.
注:聯接電纜前一定要撥下微機和天平的電源線.
10.3操作
     賽多利斯天平(MC1)有兩種接口方式,即
(1)標準賽多利斯天平接口SBI這種方式可以使天平與外設相連進行稱量結果的傳輸,天平一般狀態下均為這種接口方式.
(2)賽多利斯天平處理器接口SPI.這種方式可以更改,查看MC1處理器內部存貯的特定數據區,在此方式下,天平不能與賽多利斯外部設備通信進行稱重數據的傳輸,只可用來與專用維修工具及軟件通迅進行調校.
注意:在SPI方式工作后,必須用軟件中的“close” 功能,將SPI接口方式切換回SBI方式,以便天平的正常數據打印,否則在按下PRINT鍵后,會顯示Err 30.
    使用Tradecas軟件操作步驟:
(1)將天平設置為SPI接口,設置方法參閱天平維修手冊
(2)運行“Tradecas”顯示主菜單
Program            Function
請選擇Function(按Alt+F),再選擇Service Tool 一項,顯示:
About           Function       Balance         Specials       setuP
選擇Function(Alt+F),列出調校菜單

Save

Restore

Adjust

Linear

Int.weight

Close

Save:存貯天平內部參數,以備操作失誤時恢復;在執行下列各項調校前,必須先執行Save.
Restore:恢復天平原來存貯的參數,放棄調整中修改的數據.
Adjust:進行外校,可以選擇校準次數并可以自定義砝碼值.
Linear:調整線性,砝碼值可以定義成
Int.weight:重寫內校砝碼,為確保精度,可以多次測量取平均值.
Close:關閉BPI接口,返回SBI接口.
注:如果在執行時出現“COMMUNICATION ERROR”,可能是串行口錯誤,選擇setuP(Alt+P)的“Serial BPI”項重選其它串行口再試.
按Alt+X退出調整軟件.


11、數據傳輸軟件SartoWedge的安裝使用方法

    SartoWedge是聯接天平與計算機的軟件，通過該軟件可以方便地將天平測得的數據傳輸到計算機程序中，從而利用計算機對測量數據進行處理。#p#分頁標題#e#
11.1 SartoWedge的安裝
SartoWedge既可以在DOS環境下運行也可以在WINDOWS下運行。
以WINDOWS環境為例，安裝SartoWedge時，將磁盤插入驅動器中打開，選擇其中的WINWEDGE目錄打開，運行其中的SETUP文件，安裝程序自動完成，并生成SartoWedge圖標。（DOSWEDGE的安裝與此類似。）
11.2 接口參數設置
雙擊SartoWedge圖標，顯示主菜單后，選擇port菜單出現對話框，在對話框中選擇COM1、波特率1200其他參數不變。注意：在此之前應將天平菜單代碼復位，否則，SartoWedge的波特率設置要與天平的傳輸波特率一致。
11.3 使用
連接好連接電纜后，雙擊SartoWedge圖標，顯示主菜單后，選擇activate菜單雙擊Test Mode或Normal Mode，屏幕上出現相應的對話框，點weighing按鈕或按天平的print鍵，即可將天平的稱重結果輸入到計算機的“記事本 notepad”中。繼續稱量時，每次按下print鍵或事先設定的輸出條件滿足時，測量結果即輸入到計算機中。
此外，SartoWedge還可以將稱重結果輸入到指定的程序（如execel、word等）中。其方法有兩種：一種是在主菜單中選擇file菜單項下的open，出現對話框后選擇目標程序，然后再按上述方法用active菜單即可將天平的測量結果輸入到指定的程序中。另一種方法是雙擊Mode菜單下的Keystrocks出現對話框，然后輸入程序的名稱和DOS下的路徑，用這種方法也可以將稱量結果輸入到該指定程序中。
稱重結果輸入到指定程序后，便可以對其進行編輯、計算了。



12、 使用電子天平的注意事項

12.1 選擇合適的安放地點
無陽光直射，遠離暖氣、空調及無可察覺氣流。
安置在穩定、無強烈振動的工作臺上。如果有震動，調整相應的環境參數代碼（11X）。
12.2 環境要求
溫度10~30℃，濕度50~70%。
12.3 操作注意事項
**通電必須預熱30分鐘以上，平時保持天平一直處于通電狀態；不用時，按ON/OFF鍵關機，不要拔電源。
關上防風罩（如果有的話），等數值穩定了（即穩定符號出現）再讀數。
當變換了工作場所或環境溫度發生變化，以及連續工作四小時后，要重新校正一次（指0.1mg精度以上天平）。
當示值出現漂移時，檢查下列原因（用無磁砝碼檢查，排除天平故障）：
被稱物是否吸濕或蒸發？
被稱物是否帶靜電，尤其在干燥地區應避免使用過濾紙做容器。
被稱物是否帶磁性。
e.  不要沖擊稱盤
12.4 維護保養
使用后應及時清掃天平內外，定期用酒精或丙酮擦洗稱盤及防風罩，以保證玻璃門正常開關。
